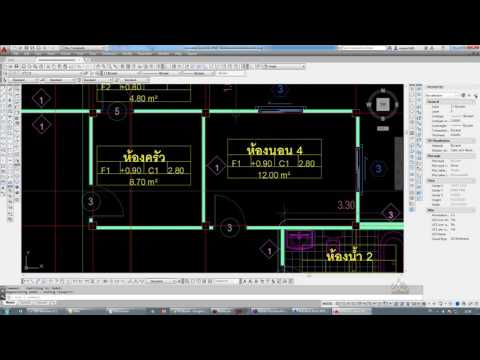

Revit เป็นหนึ่งในแอพพลิเคชั่น Building Information Model (BIM) ที่ได้รับความนิยมมากที่สุดในขณะที่ DWG เป็นไฟล์วาดภาพ AutoCAD โปรแกรมทั้งสองเป็นของ Autodesk ดังนั้นการแปลง DWG เป็น Revit จึงทำได้ง่ายมาก DWG คือ Computer Aided Design (CAD) สำหรับไฟล์วาดภาพสองมิติและสามมิติที่แม่นยำมาก CAD สร้างภาพวาดในลักษณะที่คล้ายคลึงกับการเตรียมแบบดั้งเดิมในขณะที่ Revit และแอปพลิเคชัน BIM อื่น ๆ จะสร้างแบบจำลองพาราเมตริกสามมิติของอาคารและองค์ประกอบต่างๆ แบบจำลอง BIM สามารถแปลงเป็นโครงร่างมุมฉากแบบดั้งเดิมหรือสามารถใช้สำหรับการวิเคราะห์ระหว่างสาขาการก่อสร้างต่างๆ โมเดล Revit มีคุณสมบัติมากมายที่ DWG ไม่สามารถทำได้ดังนั้นจึงมีประโยชน์ในการแปลง AutoCAD DWG เป็นรูปแบบ Revit
ขั้นตอนที่ 1
เปิดโครงการ Revit และเลือกระดับที่คุณต้องการนำเข้าไฟล์ DWG DWG ส่วนใหญ่เป็นสองมิติในขณะที่โมเดล Revit เป็นสามมิติดังนั้นคุณต้องวาง DWG ตามระดับความสูง
ขั้นตอนที่ 2
เลือกแท็บ "แทรก" ในเมนูจากนั้นเลือกไอคอน "นำเข้า DWG" หน้าต่างจะเปิดขึ้นเพื่อให้คุณสามารถเรียกดูเพื่อค้นหาไฟล์ DWG ที่ต้องการได้ เลือกไฟล์และปรับการตั้งค่าการนำเข้าที่ด้านล่างของหน้าต่าง เป็นไปได้ที่จะเก็บต้นกำเนิดของ DWG ไว้กับ Revit ตลอดจนแก้ไขสีนำเข้าของไฟล์ Revit หากคุณต้องการเชื่อมโยงไฟล์เป็นการอ้างอิงโยงภายใน Revit อย่าลืมเลือกตัวเลือกนี้มิฉะนั้น DWG จะถูกนำเข้าสู่ Revit เป็นเส้นโมเดล
ขั้นตอนที่ 3
ทำการปรับเปลี่ยน DWG ที่นำเข้าในระดับที่กำหนดและแยกส่วนประกอบของอาคาร Revit เหนือภาพวาดที่นำเข้าเพื่อแปลงภาพที่วาดเป็นโมเดล BIM สามมิติ ใช้ส่วนประกอบอาคารสำหรับ DWG ของคุณเพื่อให้มีฟังก์ชันพาราเมตริกของ Revit มิฉะนั้นคุณสามารถดูองค์ประกอบ DWG แบบสามมิติทั้งหมดเป็นตระกูลส่วนประกอบใน Revit ได้
